AHTS工程船 271 建模 + 软件方案汇报

项目编号:AHTS-271 文档类型:技术方案汇报 适用对象:船东 / 船厂 / 设计院 / 业务决策方 关键词:AHTS 工程船 · 三维建模 · 数字孪生 · 高斯泼溅 · 虚拟仿真

目录

1. 一、内容制作方案
   • 1.1 方案 A · BIM 建模
   • 1.2 方案 B · 高斯泼溅 + 航拍
   • 1.3 方案 C · 3dsMax + Blender 传统 CG
   • 1.4 方案 D · AI 辅助建模生成
2. 二、内容展示方案
   • 2.1 方案 ① · Unity / 虚幻三维可视化
   • 2.2 方案 ② · 3D 打印微缩模型
   • 2.3 方案 ③ · 全息投影
3. 三、后续扩展方向
4. 软件链接

一、内容制作方案

共规划 4 条技术路线

1.1 方案 A:BIM 建模 + BIM 转三维模型

技术路径:Revit / CATIA / SolidWorks 船舶 BIM → 中间格式(IFC / FBX / glTF) → 三维可视化引擎

核心能力:

• 基于船厂设计图纸(总布置图、型线图、舾装图)进行参数化 BIM 建模
• 准确还原船体曲面、上层建筑、机电管路、通风、消防等系统
• 输出带属性信息的智能模型,可点击设备查看规格、编号、厂家

适用场景:

• 技术规格书、设备清单的数据来源
• 后续数字孪生、运维系统的底座模型
• 投标中需要严格对图的技术评审环节

优势:

• 数据精度高(毫米级),与设计图纸 1:1 对应
• 一次建模,可在多平台复用(Web/AR/VR/数字孪生)
• 支持剖切、爆炸、漫游等工程可视化交互

局限:

• 前期建模周期较长(取决于船体复杂度)
• 视觉表现力弱于纯 CG 渲染(缺少氛围、光影、特效)

参考图纸(59m / 80t 系柱拉力 AHTS,MK2 设计,同型参考):

{width=“690”}

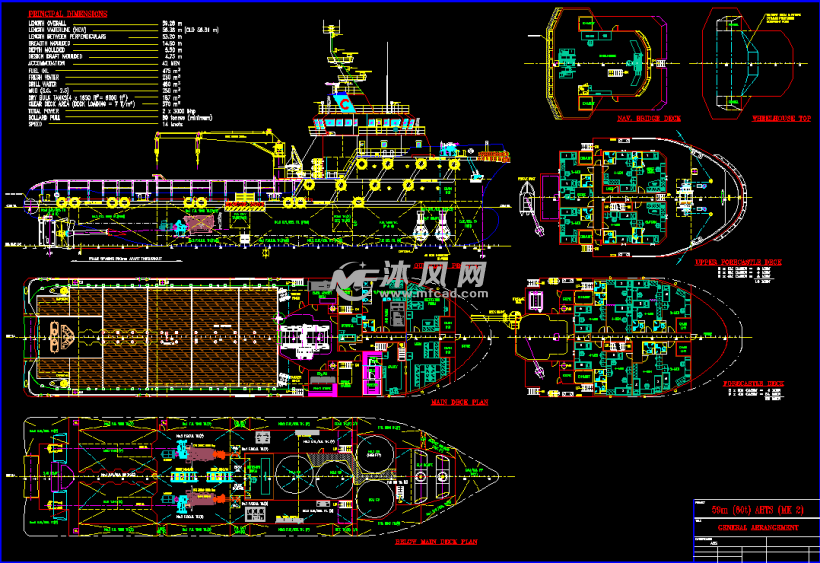

总布置图(GA):含侧视图、上层建筑各层平面、主甲板平面、机舱平面、主要参数表 (LOA 59.25m / B 14.95m / 设计吃水 4.23m / 80t 系柱拉力 / 定员 42 人)

{width=“690”}

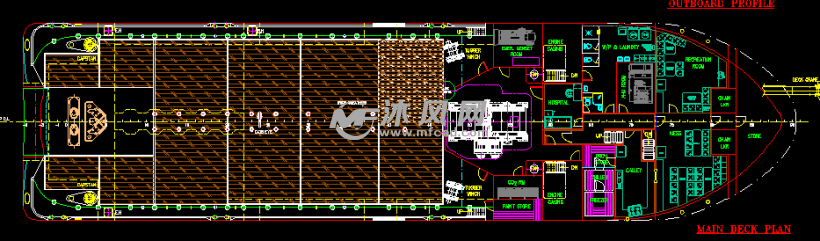

主甲板平面图:后部开敞式作业甲板 + 拖缆机(TOWING WINCH) + 尾部 CAPSTANS + 船首船员生活区

{width=“690”}

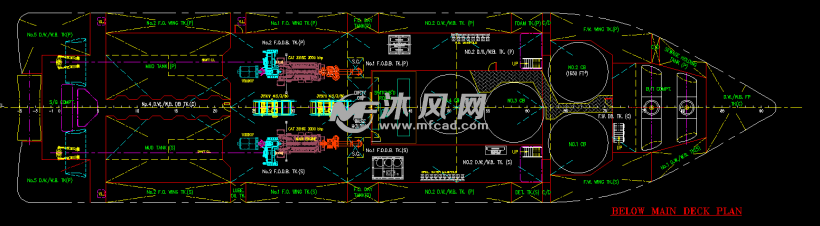

底部剖面图:螺旋桨、舵、轴系、海底阀箱等水下舾装布置

1.2 方案 B:高斯泼溅 + 航拍

技术路径:多视角实拍(无人机/手持/相机阵列) → COLMAP / NeRF / 3D Gaussian Splatting → 实时三维重建场景

核心能力:

• 通过航拍(无人机环绕)、船坞近景(多摄像头阵列)采集数百张到数千张多视角照片
• 使用 3D Gaussian Splatting(3DGS) 算法,几十分钟到几小时内重建出照片级真实感三维场景
• 可在引擎中实时渲染,支持任意角度自由浏览

适用场景:

• 真实船舶的完整外景复刻(船坞、码头、海上航行状态)
• 船厂参观、客户接待时远程带看
• 营销宣传片的实景背景生成(无法到现场拍摄时的素材替代)

优势:

• 照片级真实感——超越传统 CG,还原现场光照、海面反射、船体涂装
• 采集快、效果好(单次实拍半小时,重建 1-2 小时)
• 特别适合已建成的实物船舶(不需要图纸也能数字化)

局限:

• 依赖实际物体存在,纯概念设计阶段不可用
• 重建结果不便二次编辑(不像 BIM 可参数化修改)
• 内部结构无法重建(只能还原外部可见的表面)

推荐做法:将高斯泼溅用于外景/实景场景,与方案 A 的 BIM 模型叠加使用——实景底图 + BIM 设备标注,达到「真实感 + 信息化」的最佳组合。

案例展示:

高斯泼溅实时运行效果(由三维建模 CG 实现场景 + 多摄像头拍摄):

1.3 方案 C:3dsMax + Blender 电脑生成传统 CG

技术路径:3ds Max / Maya / Blender 多边形建模 → UV / 材质 / 灯光 → V-Ray / Cycles / Arnold 渲染 → After Effects / Nuke 合成

核心能力:

• 使用 3ds Max 进行船舶大场景与硬表面建模(船体曲面、吊机、锚架、救生艇等)
• 使用 Blender 进行雕刻、材质、动力学模拟(海浪、烟雾、缆绳、海洋环境)
• 离线渲染输出8K 高清静帧 + 4K 动画
• 可对接客户 VI 体系,精确控制画面色调、品牌元素

适用场景:

• 投标响应中的主视觉图、宣传册封面
• 展会大屏循环播放的宣传片
• 网站、产品发布会的产品 hero shot
• 需要创意化、艺术化加工的场景(如夜景、风暴作业、海上拖曳)

优势:

• 视觉表现力最强,可任意创造氛围、季节、气候
• 行业积累成熟,资源库丰富(模型、贴图、HDRI)
• 输出可控性强,便于多版本、多尺寸适配

局限:

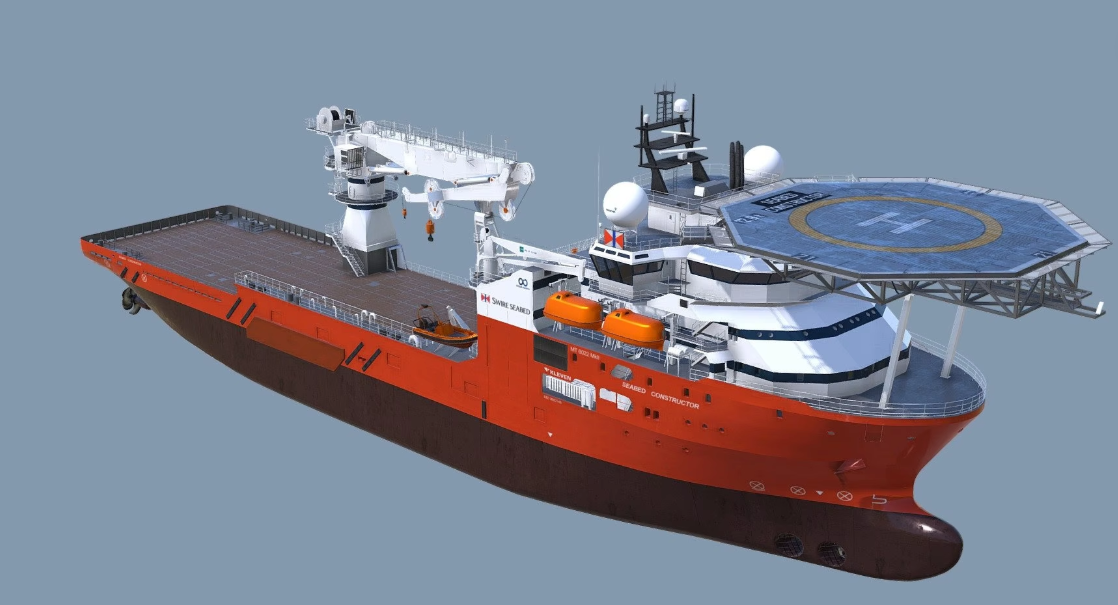

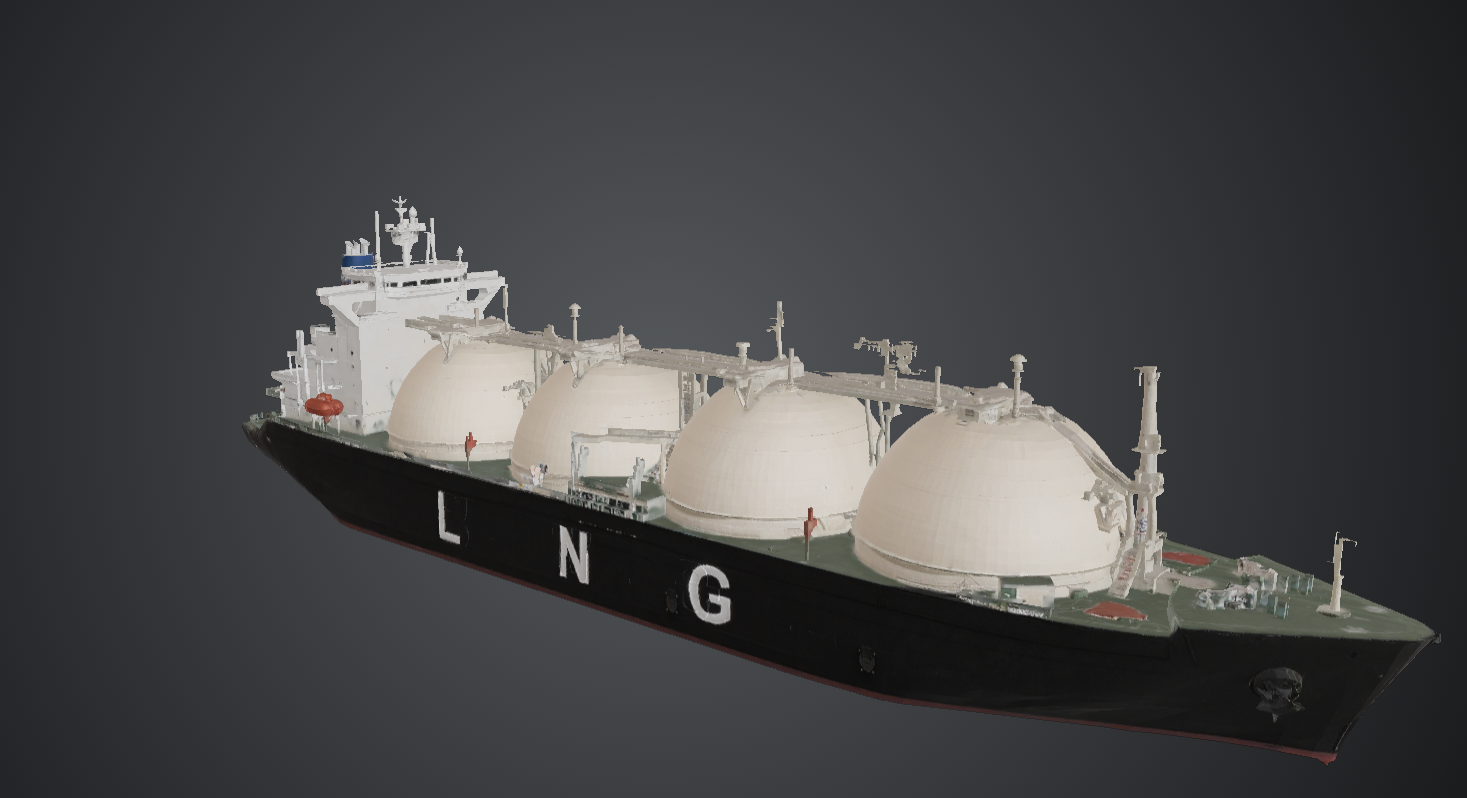

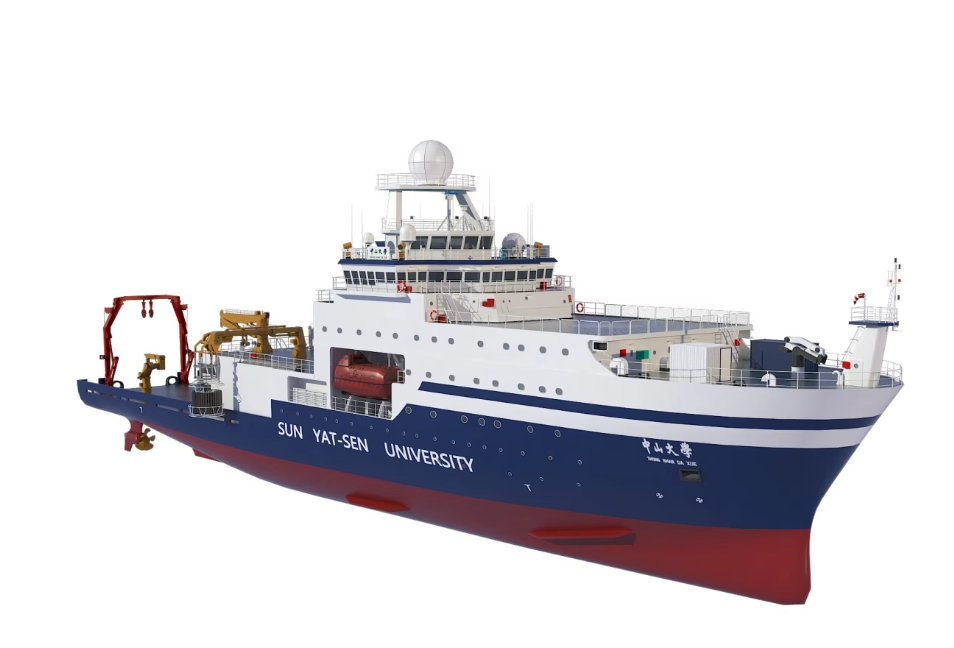

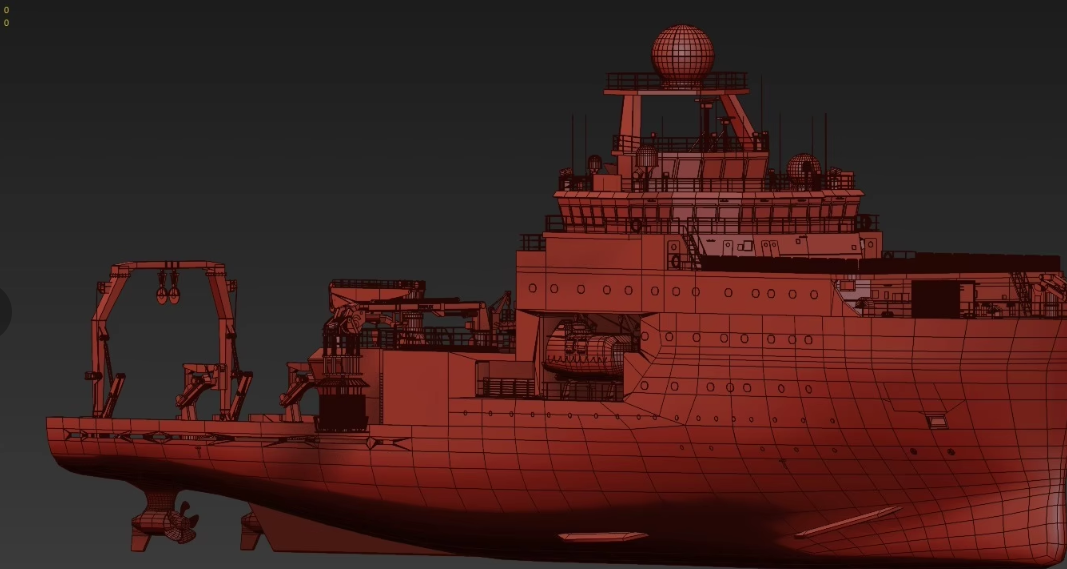

• 成本过高 案例展示:

{width=“690”} {width=“697”}

1.4 方案 D:AI 辅助 3D 建模生成

技术路径:文字/图片描述 → AI 三维生成模型 → 人工精修 + 拓扑优化 → 三维可视化引擎

核心能力:

• 文生 3D(Text-to-3D):输入文字描述(如"80 吨系柱拉力 AHTS 工程船"),AI 自动生成船体白模
• 图生 3D(Image-to-3D):基于设计图纸/实拍照片,AI 直接重建 3D 几何体,特别适合拿到设计图后快速获得基础模型
• AI 辅助材质生成:根据参考图自动生成 PBR 材质/贴图,缩短 UV + 材质制作周期
• AI 拓扑优化:对生成的高面数模型自动重拓扑(retopo),输出可用于引擎的干净网格
• 批量变体生成:一次生成多版方案(不同涂装、甲板布局),快速出对比

适用场景:

• 快速生成船体白模,用于早期概念验证与方案评审
• 从设计图纸/照片快速获得 3D 基础模型,再导入 BIM/CG 软件精修
• 设备/舾装件的批量 AI 建模(锚机、起重机、救生艇、管路阀件等)
• 材质/贴图的 AI 自动生成,降低 PBR 制作成本

优势:

• 速度快(分钟级生成基础 3D 模型,小时级出可用资产)
• 降低建模门槛(不需要专业建模师也能快速出白模)
• 可与 BIM/CG 工作流衔接(生成模型可导入 Revit/3ds Max 精修)
• 适合前期方案对比和快速原型验证

局限:

• 模型精度/拓扑质量不稳定,复杂结构(管路、机舱)仍需人工精修
• 生成结果的尺寸/比例需人工校验,不能直接用于工程级交付
• 材质/贴图质量参差不齐,关键视觉素材仍需传统 CG 手工制作

二、内容展示方案

围绕「让客户 / 船员 / 公众 真正看见 271 船」这一目标,设计 3 类展示形态。

2.1 方案 ①:Unity / 虚幻引擎 三维可视化

核心能力:

• 基于 Unity 或 Unreal Engine 构建实时三维交互程序
• 支持 PC、WebGL、移动端、VR 头显、CAVE 沉浸式系统多端发布
• 内置功能模块:
  • 漫游:第一人称 / 第三人称 / 飞行模式
  • 拆装:设备爆炸图、分步拆装动画
  • 剖切:船体任意切面、内部结构透视
  • 作业模拟:锚架作业、拖缆作业、平台供应模拟
  • 数据叠加:对接 BIM 属性,鼠标悬停显示设备参数
• 可打包为独立 EXE、上线 Web、或发布到 Quest / Pico 等 VR 头显

适用场景:

• 客户技术交流——支持异地远程 VR 评审
• 船员培训——危险性低、成本低的预演环境
• 展会路演——大屏 + VR 一体机,观众可亲手操作

优势:

• 一次开发,多端发布(PC / Web / 移动 / VR)
• 实时渲染,无后期等待
• 支持持续迭代,添加新功能模块

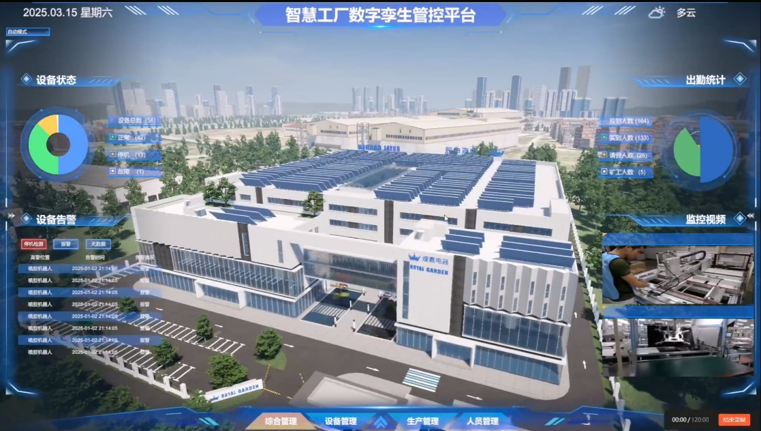

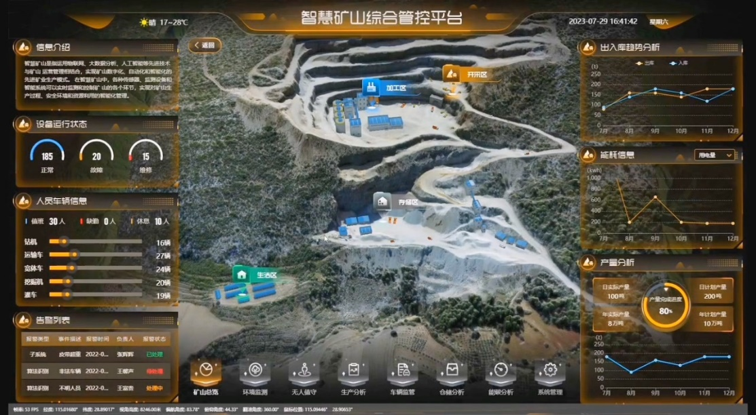

案例展示： {width=“697”}

2.2 方案 ②:3D 打印机微缩模型

核心能力:

• 基于 BIM/三维模型,按 1:100、1:200、1:500 等比例输出STL 文件
• 使用 SLA 光固化、FDM 熔融沉积等工艺,打印船体微缩模型
• 可选配:上色、电镀、亚克力罩、铭牌、底座灯光

适用场景:

• 展会礼品、客户答谢(实物质感高于屏幕显示)
• 公司前台、品牌墙陈列
• 项目交付的纪念品(配合数字资产一并交付)
• 教育展示(面向学校、研学机构)

优势:

• 实体存在感——无任何屏幕可以替代的触觉与视觉冲击
• 长期陈列——不存在数据过期、电子设备淘汰问题
• 可作为 IP 衍生品——衍生钥匙扣、冰箱贴、徽章等

局限:

• 单件制作成本随尺寸指数级上升
• 难以表现内部结构(只能展示外形)
• 运输、仓储需注意防损

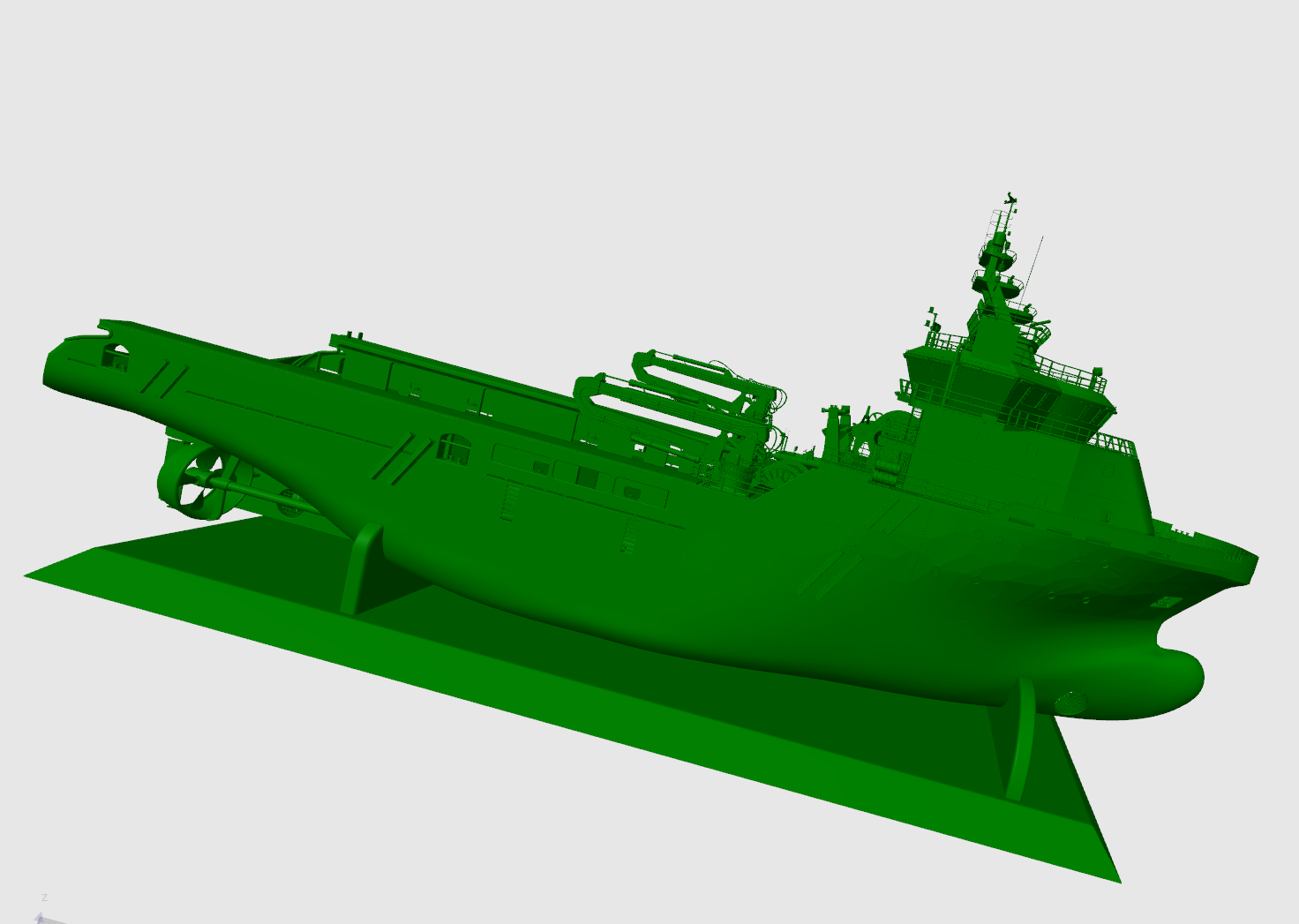

案例展示:

2.3 方案 ③:全息投影

核心能力:

• 基于 3D 全息风扇 / 透明屏 / 佩珀尔幻象(Pepper’s Ghost) / 雾幕投影 等技术
• 让 271 船型的三维模型悬浮在空气中,360° 可见
• 可结合手势识别、语音讲解实现互动

适用场景:

• 高端展会、企业展厅(科技感、震撼力强)
• 品牌发布会、产品揭幕仪式
• 船厂接待大厅(循环播放介绍船舶的"招牌节目")
• 虚拟主播 + 全息讲解的数字员工

优势:

• 话题性最强——拍照传播率高,自带营销属性
• 空间利用率高——不占地面,适合狭小空间
• 科技感、科幻感——与船舶的"国之重器"调性匹配

局限:

• 设备成本较高(单台 3D 全息风扇 ¥3,000-30,000+)
• 户外强光下效果差,适合室内使用
• 内容更新需要重新制作动画/3D 素材

三、后续扩展方向

完成本项目数字底座后,可平滑扩展至:

• 数字孪生平台——对接船端 IoT,实现设备状态实时可视化
• VR 培训系统——船员操作模拟、应急演练考核
• AR 远程协助——现场工程师佩戴 AR 眼镜,远程专家指导维修
• 元宇宙展厅——长期在线的虚拟船厂 / 虚拟船舶展厅
• 衍生 IP——船舶主题游戏、动漫、文创周边
